プッシュボタンスイッチ
取扱メーカー
Delta Systems社のプッシュボタンスイッチはオフロード等の厳しい環境でもご使用頂ける頑丈な設計となっております。スナップイン方式による容易な取付けにより、組立て工程の簡素化および低コスト化を実現致します。耐腐食性、耐薬品性に優れているため、長期にわたりご使用頂けます。
-
製品ラインナップ
-
-
プッシュボタンスイッチ -

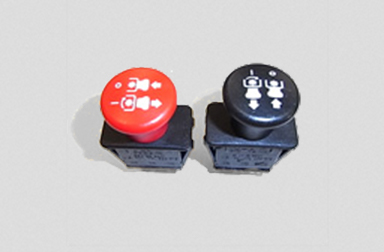

プッシュボタンスイッチ
-
-
特長
-
- 高い耐腐食性および耐薬品性
- ノブの形状、色、グラフィックをカスタマイズ可能
- スライド式接点によりカーボンの付着を防止し、長寿命を実現
- スナップイン方式により取付が容易
- 5年以上の屋外使用での実績に基づく高い信頼性
-
仕様／カタログ
-
仕様
-
製品名 6204シリーズ 6205シリーズ 電気定格 250mA～5A @9～16VDC
250mA～500mA @48～96VDC10mA～10A @9～16VDC
10mA～500mA @48～96VDC保護等級 IP53 IP67 作動温度 -30℉～150℉
（約-34℃～約65℃）-40℃～85℃ 定格寿命 100,000サイクル（抵抗負荷）
40,000サイクル（誘導負荷） -
材質
- 端子：ニッケルメッキ真鍮
- ハウジング＆プランジャー：耐候性、耐燃料性プラスティックDelton®
-
カタログ
-
-
用途
-
農業機械／建設機械／工業機械
